Umkehrdach begehbar, 2%, Ausgleichsschicht, Pflaster/Platten

Produktinformationen "Umkehrdach begehbar, 2%, Ausgleichsschicht, Pflaster/Platten"

Konstruktion

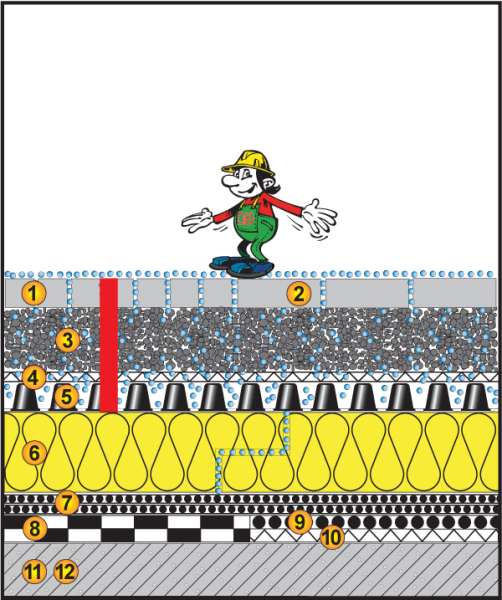

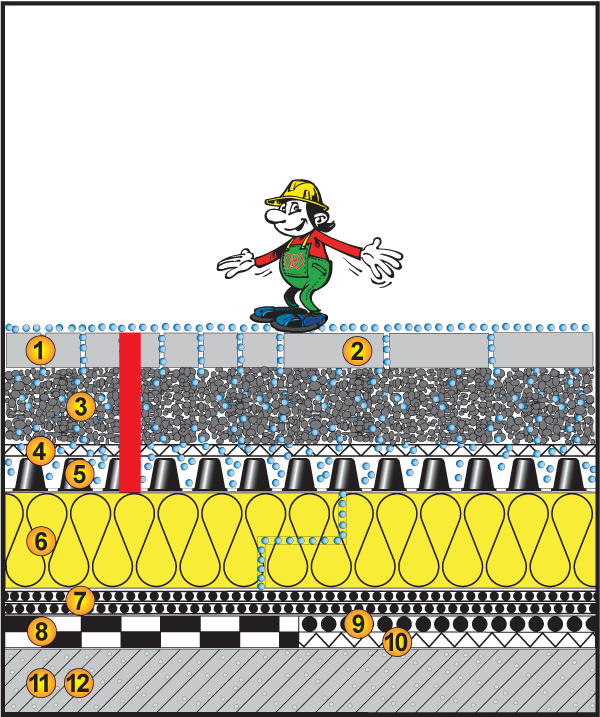

Aufbau

Gefälle: in Decke / 2% Ausgleichsschicht: ca. 5-15 cm; DGS-D 3/9 mm
Dämmung: Umkehrdach-Dämmung Belag: Pflaster / Platten
Dichtung: WU-Beton / Kunststoff- /Bitumenabdichtung Bauhöhe: ca. 10-20 cm
  Betonsteinpflaster / Klinker ca. 4 - 8 cm
  Betonplatten ca. 4 - 6 cm
  Ausgleichsschicht

ca. 5 - 15 cm
z.B. DGS-D 3/9 mm

  Filterschicht

Dränagebahn
CE-markiert

ND 200sv


  Sickerschicht (DIN 4095)
  Trennschicht Lastverteilend
   UK-Dämmung Druckstabil-Begehbar
  Trenn- und Gleitschicht 2x TGF-20
  Bitumenabdichtung
  Kunststoffabdichtung z.B. DuraProof
  Schutzschicht SV-500
  Betondecke
  Betondecke (WU-Beton)
POS. 9-10-11-12 können ggf. entfallen
Dachkonstruktion/ Dämmung: ≥2% mit Dämmung UK-dach, ≥2% mit Gefälledämmung / UK-dach
Gefälleart/ Deckschicht: durch Dachkonstruktion ≥2% + Ausgleichsschicht 2%, durch Dachkonstruktion ≥2% + Bettung 2%
Nutzungsart: begehbar
Unser Kommentar zu Umkehrdach begehbar, 2%, Ausgleichsschicht, Pflaster/Platten
Weitere Informationen und den Preis/m² der angezeigten Bauweise zzgl. Fracht, finden Sie unter "Zubehör". Sie können auch unser "Projektangebot anfordern" Formular nutzen.

Zubehör

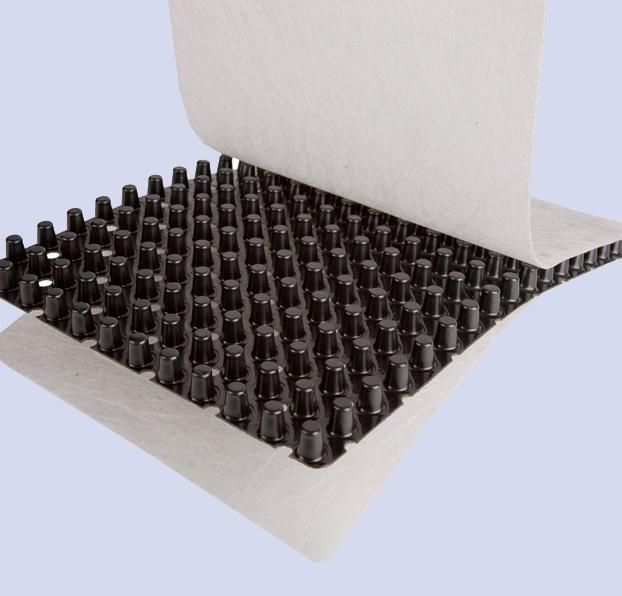

Dränagematte ND-200sv
ANWENDUNG: Dachgefälle  ≥ 2°UK-Dachbegrünung: extensiv / intensiv;  UK-Dachterrasse; Grundmauerdränage;Maße(LxBxH)ca.:32 m x 1,25 m x 12,5 mm Eine ca. 12,5 mm dicke CE-markierte Dränagematte. Auf der Noppenunterseite ist ein Trennvlies aufkaschiert. Der Kern ist diffusionsoffen gelocht und oberseitig mit einem Filtervlies versehen. Aufgrund der Diffusionsoffenheit speziell im UK-Dachbereich einsetzbar. PRODUKT: Dränagematte ND 200sv  Noppen: Polystyrol (HIPS) Material Filtervlies: Polypropylen (PP)  Material Trennvlies: Polypropylen (PP)  Höhe ca.: 12,5 mm Diffusions-/Wasserablauf ca.: 1540 Löcher/m² Lochdurchmesser ca.: 6,3 mm Druckstärke ca.: 700 kN/m² Dränagekapazität 2% (20 kPa) ca.: 0,6 l/(sxm) Abmessung(LxB) ca.: 32 x 1,25 m  Liefereinheit: 40 m²/Rolle Gewicht ca.: 0,94 kg/m² CE: DIN EN 13252 EIGENSCHAFTEN: für diffusionsoffene Dränsysteme bei Umkehrdach-Konstruktionen als Dränagematte auf Gefälledächern ab 2° einsetzbar Schutz-/Trennschicht, Sickerschicht und Filterschicht in einerDränagematte für Umkehrdächer geeignet - Kernmaterial für Entwässerung und Dampfdiffusion gelocht! Durchmesser der Löcher: ca.: 6,3 mm effiziente Verlegung aller Schichten in einem Arbeitsgang Dränage nach DIN 4095 hohe Druckstärke (> 700 kN/m²) druckverteilende Trennvlies unterseitig aufkaschiert Schutzschicht nach DIN 18531-3 (intensive Dachbegrünung; begehbare Dachflächen) in Kombination mit Schutzfolie Nophadrain TSF-100  Schutzschicht nach DIN 18531-3 (extensive Dachbegrünung) ANWENDUNGSBEREICHE:      ExtensivesGründach IndustrieGründach IntensivesGründach BegehbaresGründach             SPEZIELLE DACHEIGENSCHAFTEN:  Trenn-und Gleitvlies UmkehrDachflächen

Inhalt: 1 m² (516,00 €* / 40 m²)

12,90 €*
Nettopreis: 10,84 €
Umsatzsteuer: 2,06 € *
Trenn- und Schutzfolie TSF-100/2
ANWENDUNGSBEREICHE: Gleit-/Schutz- schicht unter begeh-/befahrbaren, intensiv begrünten Dachflächen, Art: PEHD mod.;Maße (LxBxD) ca.: 50 m x 2,0 m x 1,0 mm Eine ca. 1 mm starke Gleit- und Schutzfolie. Die Schutzschicht ist ein Schutz gegen mechanische und dynamische Beschädigung der Dachabdichtung und ggf. der zusätzlich aufgebrachten Wurzelschutzfolie. Schutzschichten sind gemäß DIN 18531-1 „Bauwerksabdichtungen; Schutzschichten und Schutzmaßnahmen“ auszuführen. Die hierbei zu verwendenden Stoffe sind in DIN 18531-2 „Bauwerksabdichtungen; Stoffe“ aufgeführt.  Bei leichten mechanischen Belastungen durch z.B. Verlegung von Betonplatten / -pflaster in Bettung oder Ausgleichsschicht (Belastungsklasse 1),können auch Sickerschichten aus ND Drainagesystemen, die unmittelbar im Anschluss an das Verlegen der Dachabdichtung, des Durchwurzelungsschutzes oder der Trenn- und Gleitlage aufgebracht werden, die Schutzschichtfunktion übernehmen. Die Schutzschicht kann ggf. auch eine notwendige Trenn- und Gleitlagefunktion übernehmen.  Der Schutz der Abdichtung bei dünnschichtigen Bauweisen der Belastungsklasse 1, kann durch das ND Drainagesystem direkt erbracht werden. Wird entsprechend den Vorgaben der DIN 18531ein Nachweis / Prüfzeugnis über die Schutzfunktion gefordert, so kann der Nachweis durch die TSF-100 Trenn- und Schutzfolie nach DIN EN 13719 „Geotextilien und geotextilverwandte Produkte − Bestimmung der langfristigen Schutzwirksamkeit von Geotextilien im Kontakt mit geosynthetischen Dichtungsbahnen“ erbracht werden. Werden bei Belastungsklasse 1 bis 3 zum Höhenausgleich Tragschichten aus Schotter z.B. HKS 0/22 bis 0/45 eingesetzt, so ist die ND TSF-100 Trenn- und Schutzfolie zu verwenden. Die Beurteilung der Schutzwirksamkeit von Schutzschichten auf begehbaren und befahrbaren Dachflächen (Belastungsklasse 1 bis 3) kann über Indexversuche (Einzelfunktion von Schichten) der einzelnen Produkte, oder über Performanceversuche (Funktions- und Standfestigkeitsnachweis im Praxisversuch) des gesamten Schichtenaufbaus erfolgen (Siehe Anlage A und B). Die TSF-100 Trenn- und Schutzfolie kann bei einer Dämmung / Abdichtung mit einer größeren Grenzdehnung zur Lastverteilung / Lastaufnahme eingesetzt werden. Die Angaben sind vom Hersteller vorzugeben. Zum Schutz der Abdichtung im aufgehenden Bereichen ist bei Belastungsklasse 2 und 3 eine zusätzliche Dämpfungsschicht notwendig um dynamische Belastungen abzumindern. Je nach Untergrund, z.B. wärmegedämmte Fassaden, können z.B. Gummigranulatmatten oder XPS-Platten eingesetzt werden.  Schutzschicht geprüft Die  TSF-100 Gleit- und Schutzfolie ist von der TU München, Lehrstuhl und Prüfamt für den Bau von Landverkehrswegen auf Ihre Eigenschaften als Gleitlage und Schutzschicht geprüft worden. Ihre Schutzwirksamkeit wurde nachgewiesen durch eine Indexprüfung der KIWA MPA Bautest GmbH nach DIN EN 13719 „Geotextilien und geotextilverwandte Produkte – Bestimmung der langfristigen Schutzwirksamkeit von Geotextilien im Kontakt mit geosynthetischen Dichtungsbahnen“. PRODUKT: Gleit- und Schutzfolie TSF-100/2  Material: Polyethylen hoher Dichte (PEHD-mod.) Dicke ca.: 1 mm Gewicht ca.: 946 g/m² Farbe: schwarz Abmessung(LxB) ca.: 50 x 2 m  Liefereinheit: 100 m²/Rolle EIGENSCHAFTEN: Schutzschicht nach DIN 18531 Gleitlage nach DIN 18531 Trennlage bei nicht verträglichen Baustoffen als Wurzelschutz bei Rohrleitungen im Tiefbau vertikal einsetzbar als Schutzschicht geprüft gemäß DIN EN 13719 "Geotextilien und geotextilverwandte Produkte - Bestimmung der langfristigenSchutzwirksamkeit von Geotextilien in Kontakt mit geo-systhetischen Dichtungsbahnen" in einer mod. Form (Einleitung von dynamischen Lasten)  in 2-facher Ausführung (1.Gleitlage Dränmatte mit unterseitiger Gleitfolie) als Gleitschicht einsetzbar Verrottungs- und Mikrobenbeständigbeständig - kein Regenerat! UV-Beständigkeit ca. 1 Jahr Beständigkeit mind. 25 Jahre ANWENDUNGSBEREICHE:      BefahrbareDachflächen LKW BefahrbareDachflächen PKW BegehbareDachflächen IntensivesGründach             SPEZIELLE DACHEIGENSCHAFTEN:       Trenn- und Gleiteigenschaft

Inhalt: 1 m² (790,00 €* / 100 m²)

7,90 €*
Nettopreis: 6,64 €
Umsatzsteuer: 1,26 € *
